En radiocommunication HF (High Frequency), le TOS (Taux d’Ondes Stationnaires, ou SWR en anglais) est l’un des termes les plus prononcés… et l’un des plus mal compris. Souvent érigé en ennemi juré ou en obsession absolue, il est entouré de nombreux mythes et idées reçues.
J’ose ici me lancer dans un débunk que je vous invite à commenter si vous le souhaitez (avec politesse 😉 )
1. Croire qu’un TOS de 1:1 garantit une excellente antenne
C’est le piège numéro un. Une charge fictive (dummy load) parfaitement adaptée présente un TOS idéal de 1:1 sur le poste… mais elle est enfermée dans un boîtier métallique et ne rayonne aucune onde radio dans l’espace. Elle transforme toute l’énergie en chaleur. Un TOS de 1:1 indique seulement que l’émetteur « voit » une impédance de 50 ohms, mais cela ne dit rien sur l’efficacité réelle de l’antenne.
2. Penser qu’un long câble coaxial « améliore » le TOS
Certains débutants constatent avec joie que le TOS baisse lorsqu’ils rallongent leur câble coaxial. Ce n’est pas une amélioration magique : c’est simplement que les pertes dans le câble atténuent l’onde réfléchie. L’énergie perdue ne revient pas vers le poste (ce qui fait baisser l’aiguille du TOSmètre), mais elle est perdue en chaleur dans le câble au lieu d’être rayonnée. Si vous avec par exemple un TOS de 2,5:1 à l’antenne et que vous perdez 3dB dans votre longueur de coaxial, vous aurez un TOS de 1.83:1 mesuré sur votre TRX.

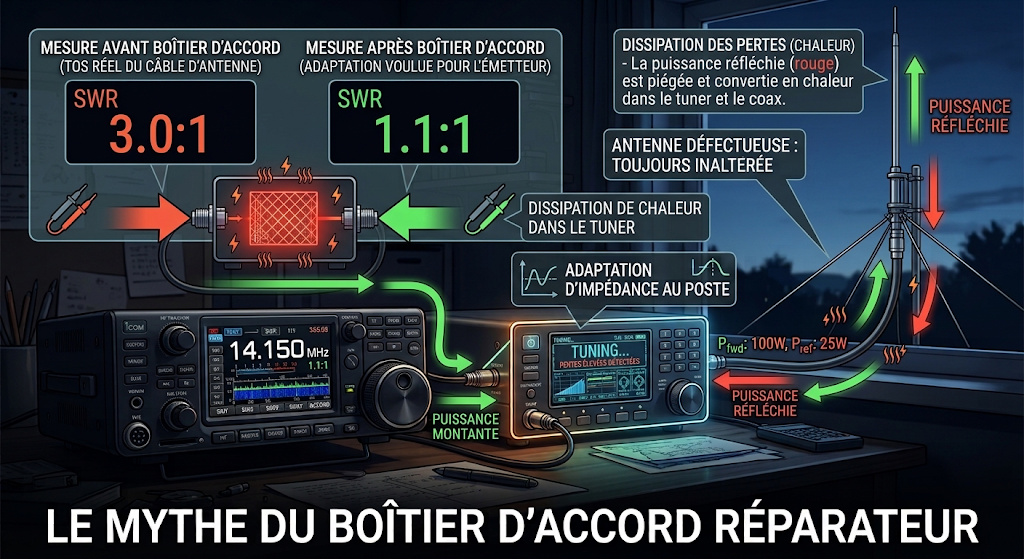

3. Croire que le boîtier d’accord (tuner) répare l’antenne
Un tuner d’antenne (ou boîte d’accord) placé près du poste ne modifie pas l’antenne située à l’autre bout du câble. Il se contente de rajouter des composants réactifs pour tromper l’émetteur et lui faire croire qu’il voit une charge parfaite de 50 ohms. Le TOS sur l’émetteur tombe à 1:1, mais le TOS réel dans le câble reliant le tuner à l’antenne reste exactement le même.
4. Penser qu’un TOS élevé fait « exploser » ou brûler instantanément le poste
Dans l’imaginaire populaire, un mauvais TOS provoque un retour de flamme cataclysmique qui détruit l’étage de sortie de l’émetteur en une fraction de seconde. En réalité, les émetteurs HF modernes intègrent des circuits de protection (fold-back) qui réduisent automatiquement la puissance de sortie dès que le TOS dépasse un certain seuil (souvent autour de 2:1 ou 2.5:1) pour protéger les composants.
5. Faire une fixation obsessionnelle sur le chiffre 1:1
Passer des heures à modifier une antenne pour descendre un TOS de 1.2:1 à 1.0:1 est généralement une perte de temps. Avec un TOS de 1.5:1, la puissance réfléchie n’est que d’environ 4%, ce qui représente une perte de seulement 0,18 dB (totalement imperceptible à l’écoute pour votre correspondant). Ce n’est même pas l’épaisseur de l’aiguille du S-Mètre de votre correspondant.
6. Oublier que le TOS varie selon la fréquence
Un réglage d’antenne parfait sur une fréquence précise (par exemple à 7,1 MHz) ne garantit absolument rien sur une autre fréquence de la même bande (par exemple à 7,2 MHz). L’impédance d’une antenne change avec la fréquence, ce qui fait varier le TOS. Il faut toujours vérifier la bande passante globale de son installation.
7. Régler son antenne en émettant à pleine puissance en continu
Tenter d’accorder une antenne ou de régler un coupleur en envoyant 100 watts en mode continu (porteuse fixe) pendant de longues minutes est le meilleur moyen de perturber le voisinage (brouillage) et de faire surchauffer votre matériel. Les réglages s’effectuent toujours à puissance réduite (quelques watts) ou en mode CW/FM avec une brève impulsion.
8. Placer le TOSmètre au mauvais endroit
Le TOSmètre se place idéalement le plus près possible de l’émetteur pour surveiller ce que ce dernier « voit », ou au point d’alimentation de l’antenne si l’on cherche à diagnostiquer le comportement réel de celle-ci. Mesurer le TOS au milieu d’un long câble sans tenir compte des phénomènes de transformation d’impédance par la ligne peut mener à des conclusions totalement erronées.
9. Confondre résistance pure et impédance complexe (réactance)
Beaucoup pensent qu’avoir 50 ohms au multimètre suffit. En HF, l’impédance comporte une partie résistive et une partie réactive (inductive ou capacitive). Même si un appareil indique une résistance de 50 ohms, s’il y a de la réactance, le TOS ne sera pas de 1:1. L’antenne se comporte alors comme un ressort qui stocke et restitue l’énergie au lieu de la rayonner.
10. Croire qu’un TOSmètre bon marché est un instrument de laboratoire
Les petits TOSmètres à aiguille bon marché trouvés dans le commerce sont de formidables indicateurs d’alerte, mais ils manquent souvent de précision absolue. Leur précision dépend de la fréquence, de la puissance d’entrée et de la qualité de la diode de redressement interne. Ils sont parfaits pour savoir si on est dans les clous, mais ne doivent pas être pris pour étalon de mesure scientifique.
