Mesure du Balun BU50A de chez Diamond

Je vous propose de découvrir les performances de ce petit balun BU50A de chez Diamond et même de regarder ce qu’il a dans le ventre…

Cet article N’A PAS été écrit par une IA. Seules mes photos ont été customisées

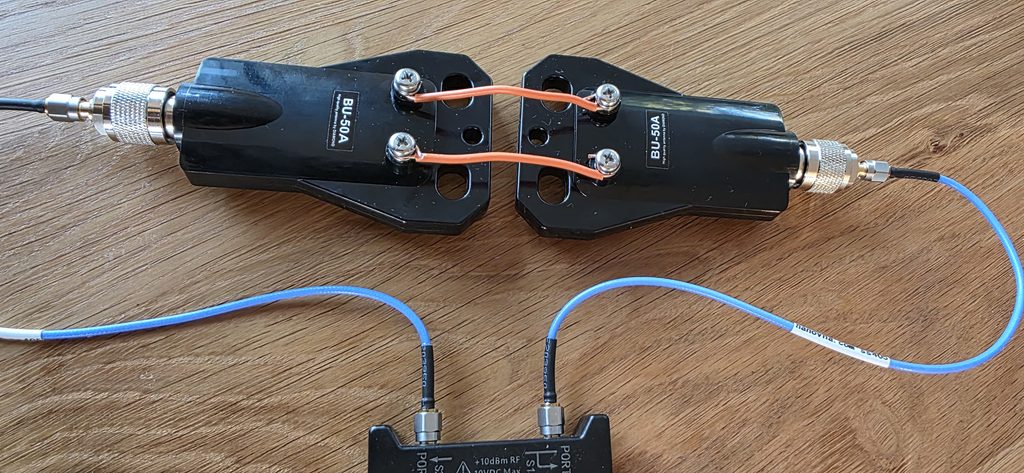

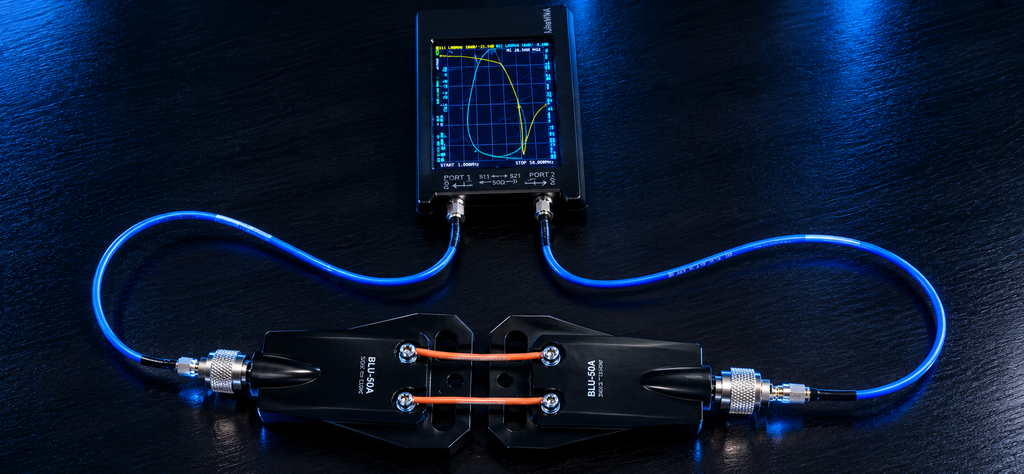

La meilleure méthode pour mesurer un BALUN me semble être de prendre deux baluns identiques et de les brancher tête bèche.
On peut ainsi mesurer S11 et S21 ( le SWR et les pertes .

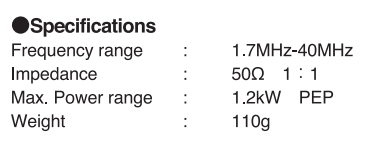

Ce balun est donné pour fonctionner de 1.7Mhz à 40Mhz avec sur une charge de 50 Ohm et nous donner un SWR de 1:1…

Alors voyons cela avec quelques mesures.

---

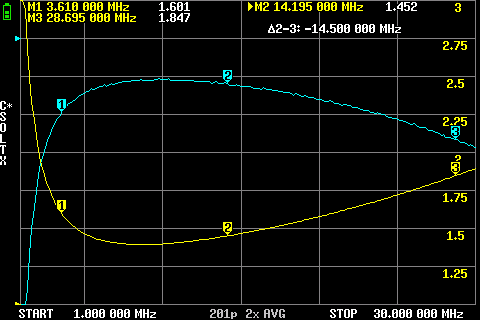

Regardons en tout premier lieu le SWR sur la bande 1 à 30 Mhz pour les 3 fréquences suivantes :

---

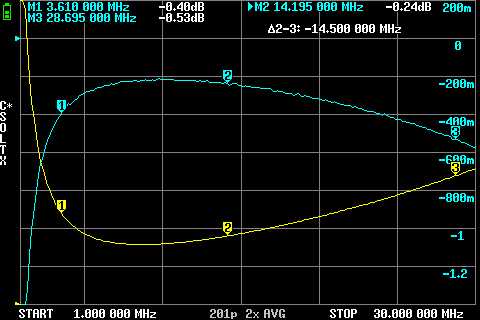

Et maintenant la perte, qu’il faudra diviser par deux, puisque nous avons deux BALUNS en série.

3.6 Mhz –> -0.4dB / 2 => -0.2dB ( soit ~4.5% de perte )
14.1 Mhz –> -0.24dB / 2 => -0.12dB ( soit ~3% de perte )
28.6 Mhz –> -0.5db / 2 => -0.25dB ( soit ~5% de perte )

---

Essayons de récupérer le Soldat Diamond !

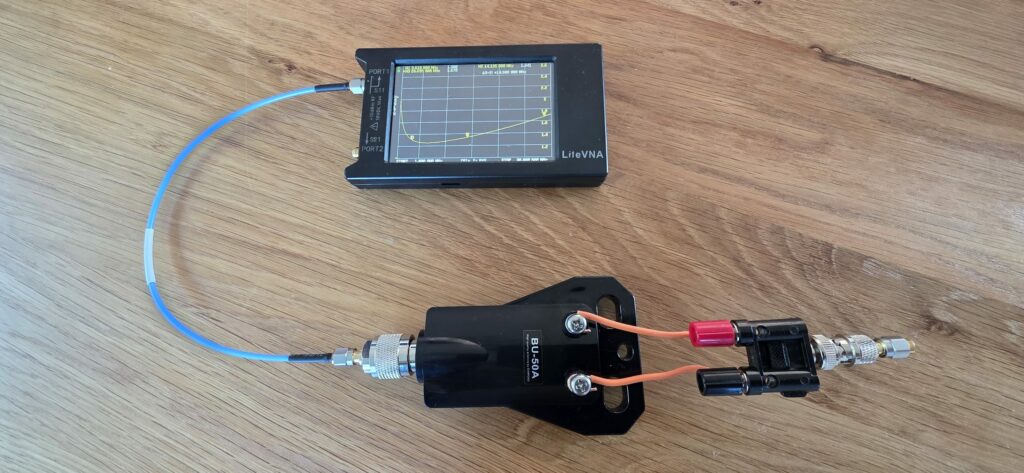

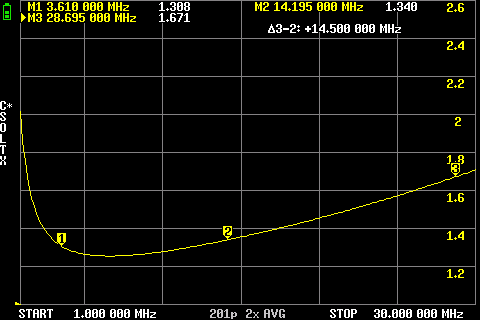

Une petite dernière mesure pour mesurer le SWR sur un seul balun BU50A chargé en 50 Ohm puisque la notice constructeur nous indique qu’on doit avoir un SWR de 1:1.

On voit qu’on obtient logiquement un meilleur résultat, mais qu’on est très très loin de ce qu’annonce Diamond dans sa doc.

Je trouve ces mesures très médiocres.

---

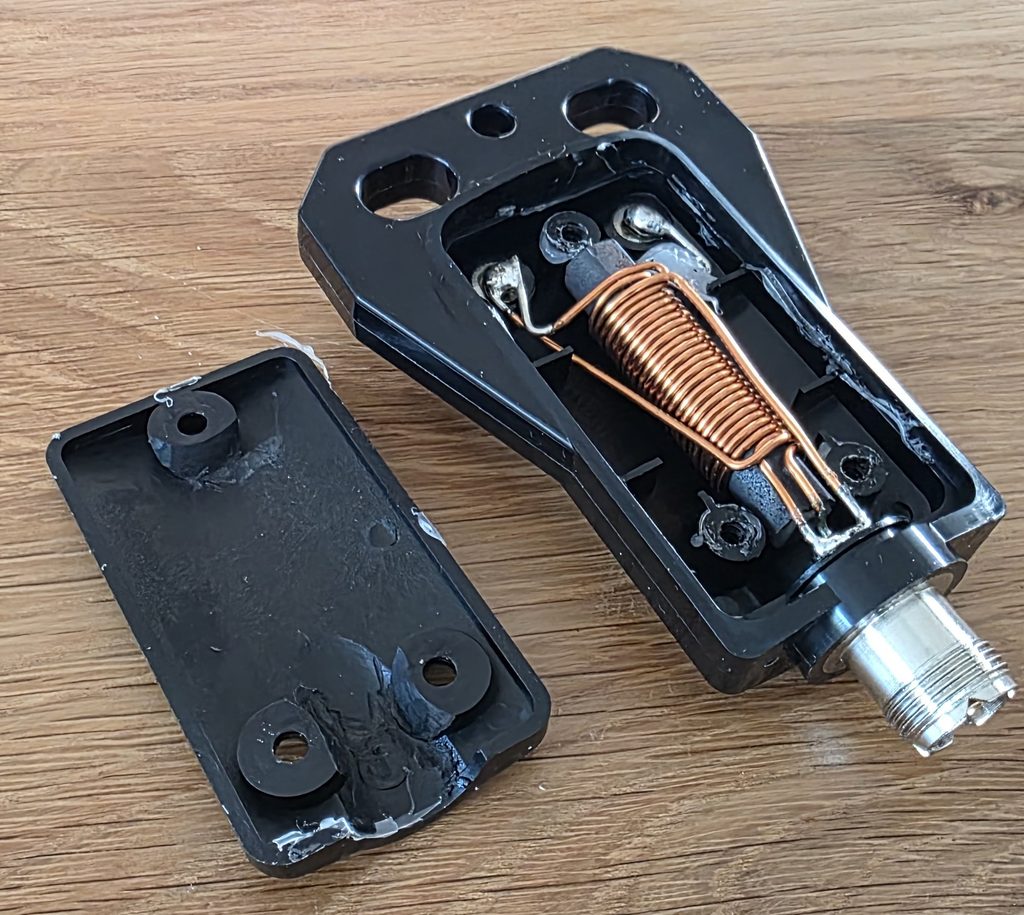

Allez, on l’ouvre ?

Bon, je suis peut-être un peu exigent, mais je trouve l’étanchéité du balun BU50A très médiocre pour affronter les intempéries au quatre vents toute l’année.
Une fois les trois vis enlevées, le couvercle se retire tout seul et on ne peut pas dire qu’il y a beaucoup de « produit » pour faire le joint.

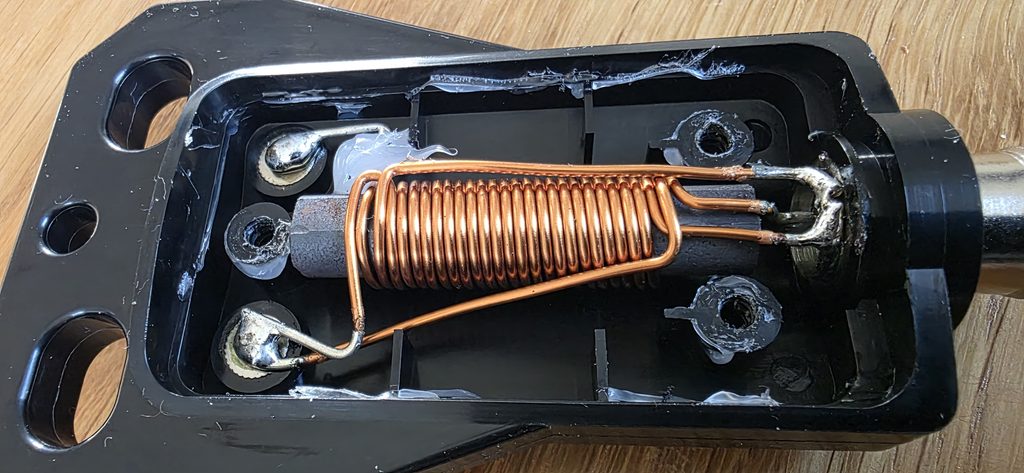

La ferrite n’est pas bien grosse pour les 1200W annoncées dans la documentation.

Quel est votre avis ?

73, Bob
