Mesure du Balun Hari-Wimo 1:4

Je vous propose ici de mesurer le SWR et les pertes de ce balun fabriqué et vendu par Wimo: Le Hari-Balun 1:4.

Cet article N’A PAS été rédigé par une IA, seules les images ont été customisée.

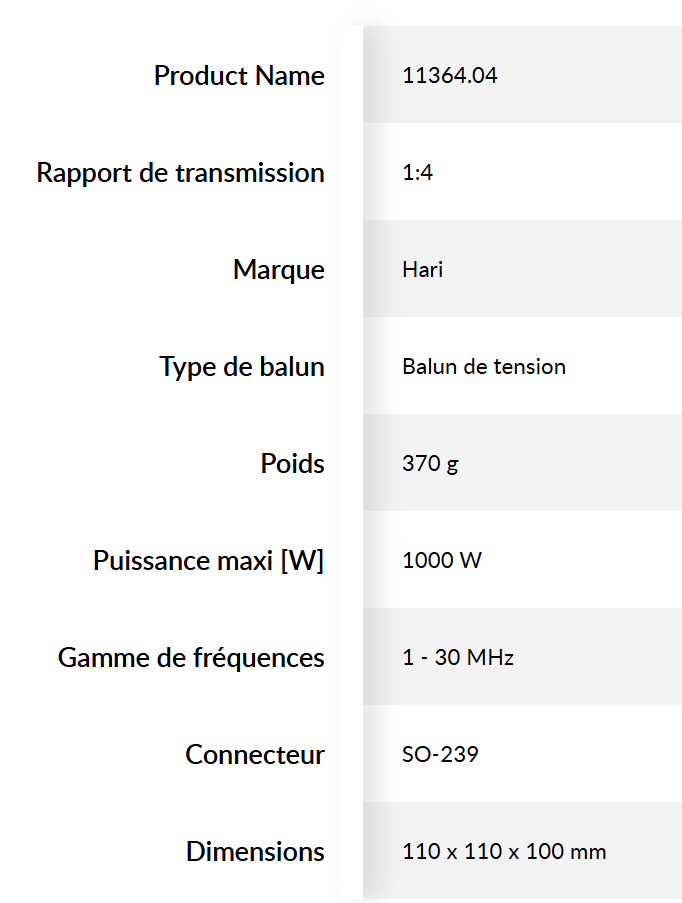

Voici les caractéristique annoncées

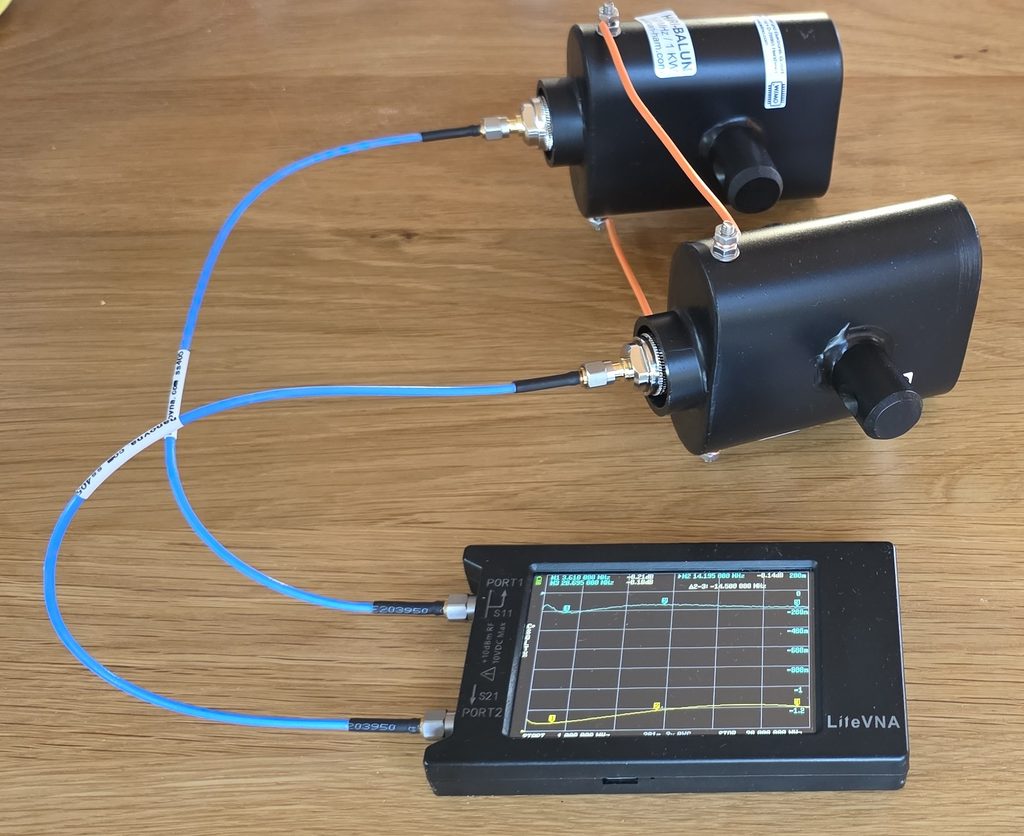

Comme pour le test du balun BU50A de chez Diamond, nous allons positionner deux baluns tête-bèche comme le montre la photo suivante afin de pouvoir faire les mesures facilement avec un VNA.

Les résultats sont bien meilleurs que ceux du BU50A de Diamond.

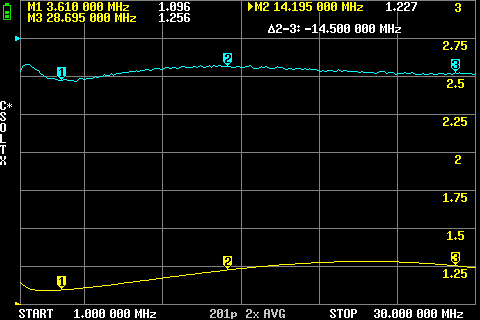

Le SWR reste en dessous de 1.3:1 et même mieux que 1.25 en dessous de 15Mhz.

Sur 3.6Mhz –> 1.1 : 1
Sur 14.2Mhz –> 1.23 : 1
Sur 28.7Mhz –> 1.26 : 1

---

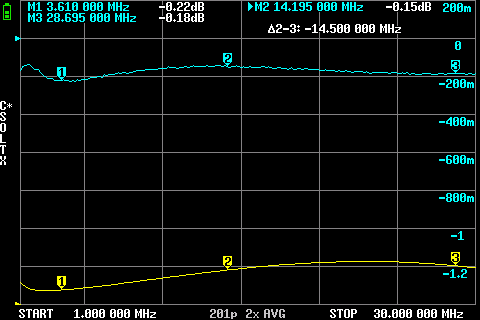

Pour les pertes nous obtenons également de bons résultats. Il faudra bien sûr diviser les mesures par deux puisque nous avons deux baluns en série.

Sur 3.6Mhz –> -0.22dB / 2 soit -0.11dB
Sur 14.2Mhz –> -0.15dB / 2 soit -0.075dB
Sur 28.7Mhz –> -0.18dB / 2 soit -0.09dB

Qu’en pensez-vous ?

73, Bob
